詳細介紹：

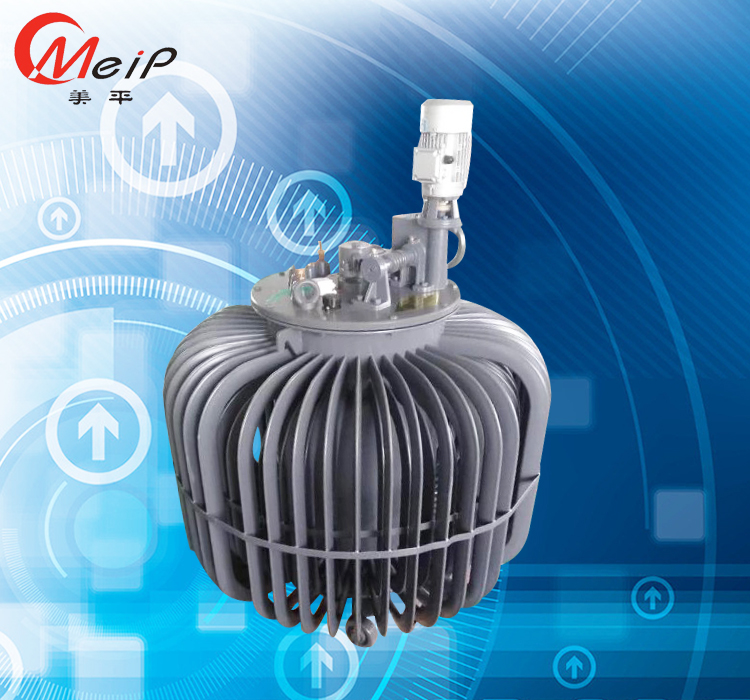

感應調壓器
TDJA、  TSJA型
一、 產(chan) 品用途
本產(chan) 品能在帶負載情況下平滑、無級的調節輸出電壓，適用於(yu) 工礦企業(ye) 、農(nong) 業(ye) 、國防、科研等單位作為(wei) 調節電壓的通用設備。
二、 產(chan) 品特點
本產(chan) 品可平滑、無級的調節負載電壓，輸出電壓波形畸變小，壽命長，運行可靠，使用、維護方便。
TYSA型試驗用感應調壓器采用斜槽新工藝，波形好，達到IEC標準對電器試驗電源的要求，該係列產(chan) 品損耗低，過載能力強，具有兩(liang) 種調壓速度，是電機、變壓器和其他電器最理想的可調試驗電源。
三、 結構特征
調壓器的結構可分為(wei) 主體(ti) 、冷卻油箱及傳(chuan) 動控製三個(ge) 部分組成。
（1） 它的主體(ti) 象線繞式異步電動機一樣，有定子、線繞式轉子和麵板、底座組成，並係立式安裝。調壓器的繞組一般是：三相為(wei) 雙層短節矩迭繞組；單相為(wei) 單層同心式繞組。
（2） 傳(chuan) 動控製分為(wei) 兩(liang) 種：電動、手動兩(liang) 用式或手動式。手動式隻限於(yu) 10KVA以下。並明顯地標誌有“升壓”、“降壓”轉動方向的指示牌。
（3） 電動、手動兩(liang) 用式傳(chuan) 動裝置是由二對蝸輪、蝸杆、離合器（平齒輪）、手輪、傳(chuan) 動電動機，（伺服電動機，係采用標準型三相異步電動機）、行程開關(guan) （限製器）及限位器等組成。第一對蝸杆、蝸輪借彈性連軸器與(yu) 傳(chuan) 動電動機相連接，用來減低電動機轉速並傳(chuan) 動第二對蝸輪、蝸杆。電動傳(chuan) 動一般是通過遙控設備的按鈕，來控製調壓器上的傳(chuan) 動電動機作正、反向運轉，從(cong) 而使調壓器的負載電壓獲得改變。手輪傳(chuan) 動則借平齒輪與(yu) 長鍵導向同第二對蝸杆連接。手輪傳(chuan) 動常是用作細調節電壓或在傳(chuan) 動電動機發生故障時；仍然保證調壓器正常調節電壓之用。從(cong) 手輪傳(chuan) 動轉變為(wei) 電動傳(chuan) 動或相反時，可將離合器（平齒輪）推入或拉出離合機構來實現。行程開關(guan) 是用來限製調壓器的負載電壓在最高、最低兩(liang) 個(ge) 極限位置時自動切斷電動機電源，限位器則是限製轉子按規定的機械角度內(nei) 轉動。為(wei) 防止負載端的過載或短路時，傳(chuan) 動控製機構易被損壞起見，設有保險螺栓，如遇過載或短路時則被切斷。
（4） 手動式傳(chuan) 動裝置是由蝸輪、蝸杆、手輪及限位器等組成。若需調節調壓器的負載電壓時，則轉動手輪來傳(chuan) 動蝸杆、蝸輪從(cong) 而達到調壓的目的，限位器僅(jin) 是用來限製轉子在規定的機械角度內(nei) 轉動。
（5） 調壓器的冷卻油箱結構與(yu) 一般電力變壓器相仿。
（6） （1000KVA以上的調壓器麵板上裝有注油器、測溫裝置等）。
調壓器的輸入端裝有A、B、C（三相）或A、X（單相）等字樣的標牌；輸出端裝有a、b、c（三相）或a、x（單相）等字樣的標牌，以便於(yu) 安裝接線。
四、 安裝與(yu) 使用維護
1、 調壓器當安裝時或長期不用；在投入運行之前必須檢查絕緣性能可用500伏兆歐表在溫度不低於(yu) +10℃時測量繞組對地、繞組間（雙圈式）的絕緣電阻Rj值不得小於(yu) 工廠測定值的70%（換算到調壓器出廠溫度）：
絕緣電阻換算係數 1.2 1.5 1.8 2.3 2.8 3.4 4.7
溫差℃（t1-t2） 5 10 15 20 25 30 35
注：表中t1為(wei) 測定時的溫度，t2為(wei) 出廠試驗數據對應之溫度，當溫差為(wei) 負值時取上項換算係數之倒數。
才可安全使用，否則應進行熱烘處理。熱烘處理一般可用帶電烘燥法或吊出心體(ti) 送入烘房烘燥。
2、 檢查線路電壓，應符合調壓器名牌上所規定之數值。
3、 調壓器的機座必須接地，以保證安全，接地時必須良好。
4、 檢查調壓器的傳(chuan) 動係統。傳(chuan) 動裝置應該靈活，轉動轉子在180°內(nei) 或90°內(nei) “正”、“反”方向應保持輕重均勻。
5、 進行空載運行檢查傳(chuan) 動電動機運轉方向應與(yu) 調壓器“升壓”、“降壓”的指示標誌一致。輸出電壓最高、最低極限值時，行程開關(guan) 應保證切斷電動機電源，而停止運轉。
6、 調壓器的四周應留適當空間，以利通風散熱，並便於(yu) 隨時檢查。
7、 調壓器在帶負載調節時，應使它的輸出電壓從(cong) 最低值逐漸升高到需要值，盡量減少由最高值逐漸下降到需要值，以避免產(chan) 生瞬時過電流。
8、 使用時應經常注意負載電流不超過額定值，如超過時間較長，易使調壓器燒毀或壽命降低。
9、 當調壓器使用時因過載或短路而使保險螺栓切斷後，應立即查明原因，並換上同樣尺寸和同樣材料的螺栓，然後再行使用。
10、 對調壓器補充加注入的冷卻油必須與(yu) 該調壓器油箱上標注的冷卻油牌號相同並經過處理。對冷卻油還需作定期的過濾和幹燥處理。
11、 經常須檢查調壓器傳(chuan) 動裝置的發熱情況並定期補充蝸杆的潤滑油。
12、 調壓器除傳(chuan) 動機構與(yu) 控製機構外，其他部分的使用與(yu) 維護保養(yang) 均與(yu) 一般電力變壓器相仿。對長期連續使用的調壓器，應定期檢查調壓器的轉子引線和定子引線，一般一年左右進行一次，將調壓器器身從(cong) 油箱中取出，檢查轉子引線盤繞是否適當，引線聯接處是否鬆動、引線包紮物是否鬆落。
